FV DC/AC rozvodnica pre fotovoltiku, 2 stringy, typ 2, PV 1000DC

Rozvodná skriňa triedy C, označená ako T2, navrhnutá pre fotovoltaické a solárne inštalácie. Konkrétne vybavená pre dva stringy, slúži na efektívnu ochranu fotovoltaických inštalácií pred preťažením a účinkami skratov v DC a AC časti fotovoltaických systémov.

Cena:

245.00
204.17 bez DPH

Rozložíte si platbu od 5.07 mesačne
Skladom
Pri platbe prevodom ušetríte 2% - 4.9€
Katalógové číslo: 416 Kategórie: ,
Hmotnosť: 4.3 kg

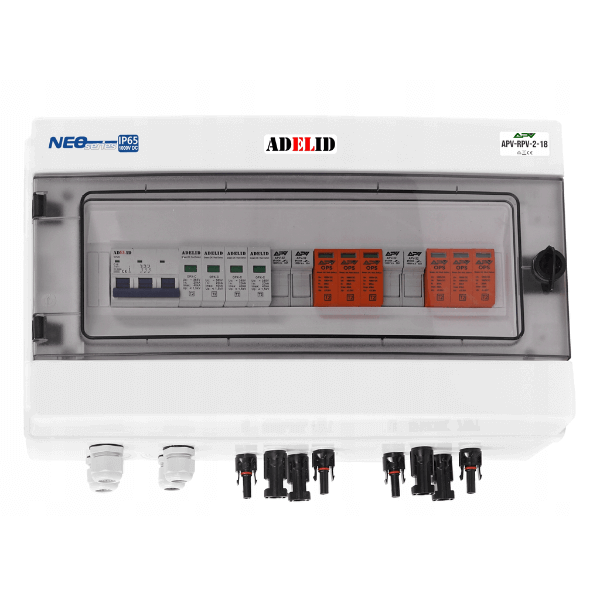

Fotovoltaická rozvodná skriňa, 2 stringy, 1000V DC, typ 2 – 385V AC, 16A 3F

Ochrana FV inštalácií proti preťaženiu a skratom v DC/AC fotovoltaických systémoch.

Fotovoltaický rozvádzač plne zapojený, pripravený na použitie.

  • ochrana T2 DC/AC
  • Produkt je zapojený solárnymi káblami 6,00 mm2 a LGY podľa noriem.
  • Rozvádzač má káblové vývodky vyvedené konektory MC4.
  • Možnosť bezpečnej výmeny opotrebovanej poistky bez potreby odpojenia zariadenia.
  • Kryt fotovoltaického rozvádzača pre 18 modulov, povrchová montáž, krytie IP65, s priehľadnými dverami.





FV fotovoltaický rozvádzač pozostáva z:
  • 1x rozvodná skriňa na vonkajšie použitie, 18 modulov, s priehľadnými dvierkami a  pásikom  N+PE , lišta TH35
  • 2x  zvodič prepätia 3P typ C [T2], 1000V DC, 6kA
  • 2x  poistkový odpájač  2P 10×38 1000V DC s  dvomi  poistkovými vložkami 16A
  • 1x  zvodič prepätia  4P, typ C [T2], 385V AC
  • 1x  istič  3P, “C” 16A 3F
  • 8x  konektor MC4 pre rozvádzače
  • 2x  gumená čiapočka
Predprípravený fotovoltaický rozvádzač

Rozvodná skriňa je predpripravená na použitie pre fotovoltaické elektrárne.

  • Určené pre vonkajšie použitie
  • Biele prevedenie
  • Rozmery:  435 x 260 x 138 mm  [ŠxVxH]
  • Počet modulov: 18
  • Jednoduchá inštalácia vďaka montážnej spone

Zvodiče prepätia T2 sa používajú  na ochranu fotovoltaických inštalácií typu TN, TT, proti indukovaným napätiam, spínacím napätiam a vplyvom atmosférických faktorov. Sú vybavené vizuálnym indikátorom prevádzky (zelená – ochrana, červená – bez ochrany).





Obmedzovače majú vlastnosti, ktoré uľahčujú ich inštaláciu a prevádzku.

Technické dáta:

  • Typ ochrany:  T2
  • Počet polov:  3
  • Menovité napätie Un:  1000V DC
  • Prevádzkové napätie Uc:  1060V DC
  • Testovací prúd In:  20kA
  • MAX prúd Imax:  40kA
  • Pracovná teplota okolia:  -30/+50°C
  • Prípojky max:  35 mm2
  • Rozmery:  54x94x62 mm (ŠxVxH)
  • ochrana:  IP20
  • CE certifikát

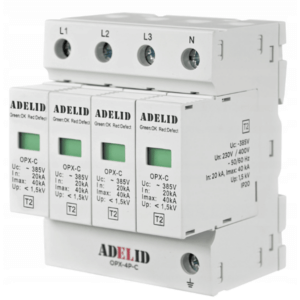

Charakteristika 4-pólového, 3-fázového zvodiča prepätia, typu 2.

Zvodič prepätia, bleskoistka alebo prepäťová ochrana  je zariadenie určené na ochranu elektrických zariadení pred prechodnými prepätiami s obmedzením trvania a frekvencie následného prúdu.

Prepätia sa môžu vyskytnúť  napríklad pri zapnutí alebo vypnutí nezaťaženého vzdušného vedenia alebo pri údere blesku do vzdušného vedenia, poškodiť môžu izoláciu a iné sieťové prvky.

Technické dáta:

  • Trieda ochrany: C (II)
  • Počet polí: 4
  • Testovací prúd In: 20kA
  • MAX prúd Imax: 40kA
  • Uc: 385V
  • up: <1,2 kV
  • CE certifikát
Charakteristika poistkových odpájačov 2P 10×38 1000V DC

Poistkový odpájač  vybavený dvoma poistkovými vložkami gPV. Na použitie vo fotovoltaických elektrárniach.

Technické dáta:

  • Počet polí:  2
  • Rozmer poistkovej vložky:  10,3 x 38 mm
  • Maximálny prúd:  32A
  • Maximálne pracovné napätie:  1000V
  • Typ napätia:  DC
  • Poistkové vložky: 2x 16A
  • Prevádzková teplota:  -25 až 50 °C
  • Rozmery:  36x78x60 mm (ŠxVxH)
  • CE certifik

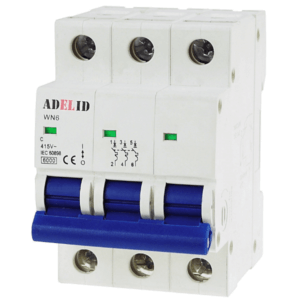

Charakteristika nadprúdového ističa, 3-pólový “C” 16A.

Vlastnosti :

  • Ochrana obvodov proti prúdom vznikajúcim pri preťažení
  • Ochrana obvodov proti skratu
  • Trojfázový



Technické údaje :

  • Menovité napätie: 230/400V AC
  • Menovitá frekvencia: 50/60Hz
  • Vlastnosti spúšťača: C
  • Menovitý prúd (A): 16
  • Počet modulov: 3
  • Menovitá skratová vypínacia schopnosť: 6kA

CE certifikát

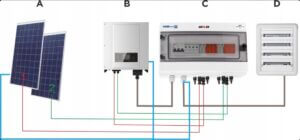

Schéma zapojenia – 2 string

Hmotnosť 4.3 kg
